سیم پیچی الکتروموتور

سلام، من مهندس محمد مهدی فضلی خانی هستم و قصد دارم تو این مقاله کار سیم پیچی و نحوه سیم پیچی الکتروموتورها را به زبان ساده توضیح بدم و بگم سیم پیچی الکتروموتور دقیقا چیه.

الکتروچکاپ نام تجاری کارگاه ماست که سال ۱۳۷۰ توسط پدرم، استاد تقی فضلی خانی، تاسیس شد. در این متن، تجربه پنج ساله خودم در زمینه سیم‌پیچی انواع الکتروموتورها و شناورها و چیزهایی که از پدرم یاد گرفتم را با شما به اشتراک می‌گذارم. همراه من باشید.

سیم پیچی الکتروموتور یک فرایند دقیق و تخصصی است که شامل چندین مرحله مختلف می‌شود. برای هر قدرت و نوع الکتروموتور، یک حساب سیم پیچی وجود دارد که در کارخانه توسط مهندسان محاسبه می‌شود. این حساب شامل تعداد حلقه هر کلاف، مدل سربندی، قطر سیم مسی و فاصله کلاف‌ها است.

کار سیم پیچی واقعا جالب است؛ جایی که گاهی نیاز به دقت، جایی نیاز به صبر و جایی هم نیاز به زور دارد. هیچ روز کاری شما شبیه روز دیگر نخواهد بود و هر موتور داستان خودش را دارد.

الکتروموتورها حدود سال ۱۸۲۰ میلادی توسط زیمنس و جمعی از فیزیکدانان اختراع شدند و امروزه تقریبا هر وسیله‌ای که حرکت می‌کند، از خدمات این اختراع استفاده می‌کند. ما وظیفه داریم این موتورها را در بهترین حالت تعمیر و نگهداری کنیم.

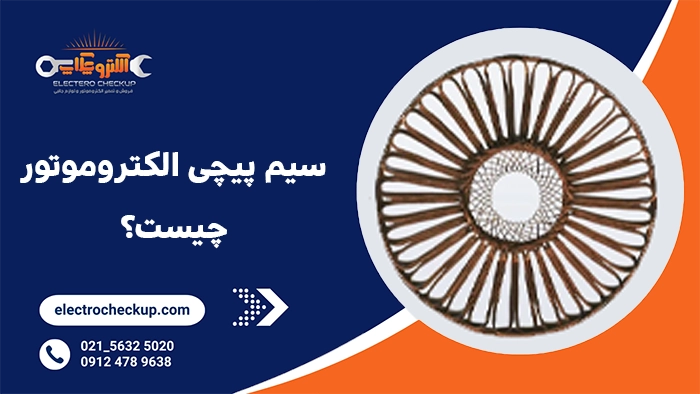

سیم پیچی الکتروموتور چیست؟

سیم پیچی در واقع فرآیند جایگذاری سیم‌های مسی داخل شیارهای استاتور و روتور است تا موتور بتواند میدان مغناطیسی ایجاد کند و به حرکت درآید. وقتی یک موتور آسیب می‌بیند، مثل گیر کردن روتور یا افزایش جریان برق، سیم‌های داخل موتور می‌سوزند و موتور دیگر کارایی ندارد.

در کارگاه ما، بعد از باز کردن موتور، سیم‌های سوخته جدا می‌شوند و ما با استفاده از سیم‌های نو و طبق حساب سیم پیچی کارخانه، موتور را دوباره به حالت اولیه برمی‌گردانیم. این کار در واقع مهندسی معکوس موتور است و نیازمند دقت و تجربه فراوان است.

برای داشتن یک تصویر ذهنی ساده: موتور شامل یک استاتور (پوسته خارجی) و یک روتور (استوانه داخلی) است که روتور با بلبرینگ‌ها داخل استاتور آزادانه می‌چرخد. سیم‌های مسی در شیارهای استاتور قرار دارند و برق از آنها عبور می‌کند تا موتور حرکت کند.

سیم پیچی علاوه بر جنبه فنی، یک هنر است؛ چون باید سیم‌ها به صورت دقیق و منظم داخل شیارها قرار بگیرند و هیچ کلافی آسیب نبیند. تجربه و دقت در این کار تفاوت بین یک سیم پیچی حرفه‌ای و معمولی را مشخص می‌کند.

انواع سیم پیچی الکتروموتور

بر اساس تعداد دور

الکتروموتورها با دور پایین و دور بالا، سیم پیچی متفاوتی دارند. مثلا یک موتور با ۹۰۰ دور در دقیقه و یک موتور با ۲۸۰۰ دور، نیازمند تعداد دور و قطر سیم متفاوتی هستند. تعداد دور و گام سیم‌ها مشخص می‌کند که موتور چه سرعتی داشته باشد.

برای هر موتور، حساب سیم پیچی شامل تعداد حلقه کلاف‌ها، فاصله آنها و ترتیب قرارگیری آنها در شیارهای استاتور است. این اطلاعات در کارخانه توسط مهندسان ثبت و کنترل می‌شود و ما هنگام سیم پیچی باید دقیقا همان حساب را رعایت کنیم.

تجربه نشان داده که اگر حتی کوچک‌ترین تغییری در حساب سیم پیچی ایجاد شود، عملکرد موتور تحت تاثیر قرار می‌گیرد و ممکن است موتور کارایی قبلی را نداشته باشد.

بنابراین، شناخت دقیق موتور و ثبت صحیح حساب سیم پیچی، پایه و اساس یک سیم پیچی حرفه‌ای است.

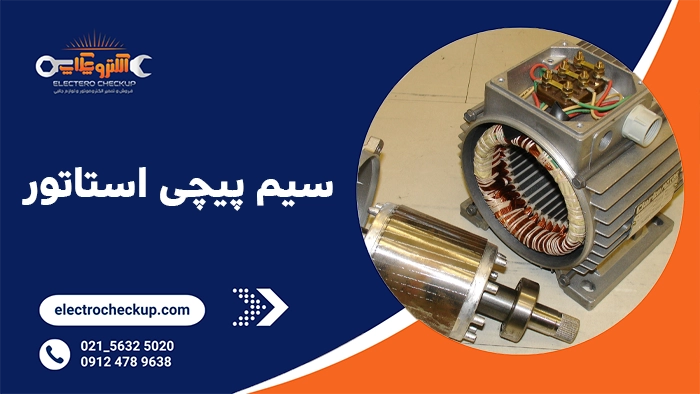

سیم پیچی استاتور

استاتور قسمت ثابت موتور است و شامل شیارهایی است که سیم‌ها داخل آن قرار می‌گیرند. در موتورهای کوچک خانگی مانند پمپ آب، استاتور به شکل یک پوسته آهنی با سیم‌های منظم است و سیم‌ها با نخ محکم شده‌اند.

وظیفه استاتور تولید میدان مغناطیسی است که روتور را به حرکت درمی‌آورد. کیفیت سیم پیچی استاتور تاثیر مستقیم روی عملکرد و طول عمر موتور دارد.

در موتورهای صنعتی، استاتور بزرگ‌تر است و سیم پیچی دقیق‌تر و پیچیده‌تر انجام می‌شود. عدم دقت در استاتور باعث سوختن موتور و آسیب به سایر قطعات می‌شود.

سیم پیچی روتور

روتور یا آرمیچر، بخش متحرک موتور است و در موتورهای DC صنعتی بیشتر دیده می‌شود. سیم پیچی روتور نیازمند ابزار و تجربه بالاتر است و برای موتورهای بزرگ صنعتی کاربرد دارد.

در روتور، سیم‌ها باید با دقت بالا قرار بگیرند تا با لرزش موتور یا جریان زیاد آسیب نبینند. تجربه کاری به ما کمک می‌کند تا سیم پیچی روتور بدون هیچ نقصی انجام شود و موتور عملکرد عالی داشته باشد.

روتور به عنوان قلب موتور، نقش بسیار مهمی دارد و هرگونه اشتباه در سیم پیچی آن می‌تواند باعث خرابی کامل موتور شود.

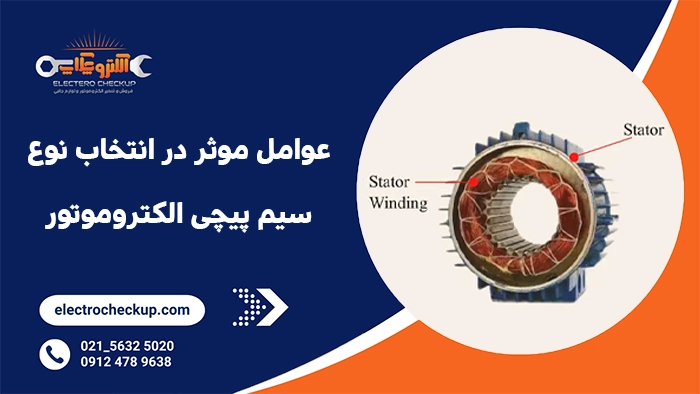

عوامل موثر در انتخاب نوع سیم پیچی الکتروموتور

انتخاب نوع سیم پیچی به تعداد دور موتور، قدرت موتور و نوع فاز بستگی دارد. قبل از شروع سیم پیچی باید مشخص شود موتور چه دوری می‌زند، چه قدرتی دارد و آیا تک‌فاز است یا سه فاز.

برای مشخص شدن قدرت موتور و کلاس عایقی، به پلاک روی موتور مراجعه می‌کنیم. اطلاعات روی پلاک، شامل وات، ولتاژ، جریان و کلاس عایقی، راهنمای دقیق برای انتخاب سیم و عایق مناسب است.

نوع فاز نیز در انتخاب سیم پیچی تاثیرگذار است. سیم پیچی تک فاز و سه فاز کاملا متفاوت است و نحوه اتصال سیم‌ها و تعداد کلاف‌ها باید طبق استاندارد انجام شود.

عوامل محیطی مانند دما، رطوبت و شرایط کاری موتور نیز در انتخاب نوع سیم، قطر سیم و عایق‌ها اهمیت دارند. رعایت این موارد باعث طول عمر بیشتر و عملکرد بهتر موتور می‌شود.

سیم پیچی الکتروموتور تک‌فاز و سه‌فاز

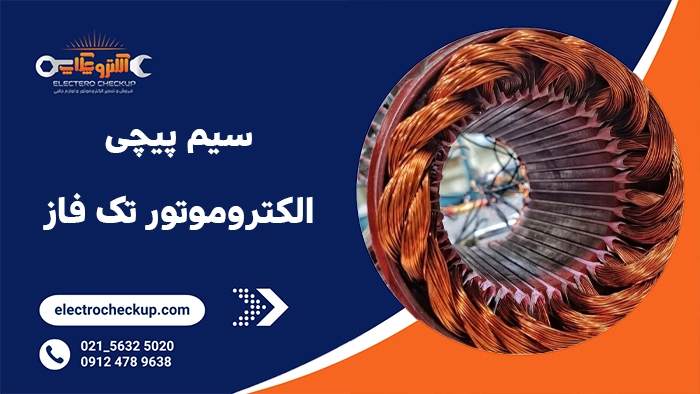

سیم پیچی تک فاز

موتورهای تک فاز شامل دو دسته سیم پیچی هستند: استارت و رانینگ. سیم‌های استارت معمولا نازک‌تر و تعداد دور آن بیشتر است، سیم‌های رانینگ ضخیم‌تر هستند و جریان اصلی موتور را تامین می‌کنند.

در این موتورها نهایتا دو سیم از موتور بیرون می‌آید که به برق ۲۲۰ ولت وصل می‌شوند و موتور به راحتی روشن می‌شود. تجربه نشان داده که رعایت فاصله، قطر سیم و نحوه اتصال کلاف‌ها، تاثیر زیادی روی عملکرد موتور دارد.

سیم پیچی سه فاز

در موتورهای سه فاز، خبری از استارت و رانینگ نیست. به عنوان مثال، یک موتور ۲۴ شیار سه فاز شامل ۱۲ کلاف دوتایی است و ۶ سیم از موتور بیرون می‌آید.

این موتورها نیاز به برق صنعتی سه فاز ۳۸۰ ولت دارند و سیم پیچی آن‌ها پیچیده‌تر و دقیق‌تر از موتورهای تک فاز است. رعایت ترتیب اتصال سیم‌ها و فاصله کلاف‌ها، کلید عملکرد صحیح موتور است.

تجربه کاری نشان داده که کوچک‌ترین اشتباه در سیم پیچی سه فاز باعث آسیب جدی به موتور و کاهش راندمان آن می‌شود.

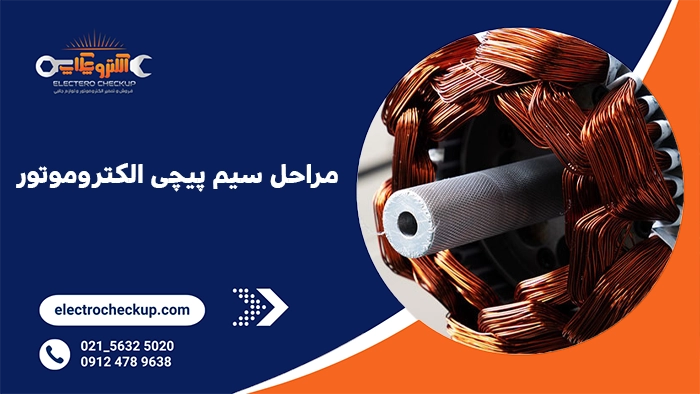

مراحل سیم پیچی الکتروموتور

۱. عیب‌یابی

قبل از شروع سیم پیچی، موتور بررسی می‌شود تا مشخص شود کدام قسمت از سیم پیچی آسیب دیده است. در موتورهای تک فاز خازن و کلاف استارت و رانینگ تست می‌شوند و در موتورهای سه فاز رسانایی سیم‌ها به هم و به بدنه بررسی می‌شود.

این مرحله بسیار حیاتی است؛ چون تعیین می‌کند که کدام قسمت‌ها باید تعمیر یا تعویض شوند و بدون عیب‌یابی دقیق، سیم پیچی نمی‌تواند عملکرد درست داشته باشد.

۲. تخلیه سیم‌های سوخته

سیم‌های سوخته و آسیب دیده از استاتور یا روتور جدا می‌شوند. این کار نیازمند دقت بالا است تا هیچ آسیبی به شیارها و سایر قطعات وارد نشود.

۳. برداشتن حساب سیم پیچی

حساب سیم پیچی شامل تعداد دور، قطر سیم، گام موتور و نحوه قرارگیری کلاف‌ها است که باید با دقت ثبت شود. بدون این حساب، سیم پیچی دوباره موفق نخواهد بود و موتور ممکن است آسیب ببیند.

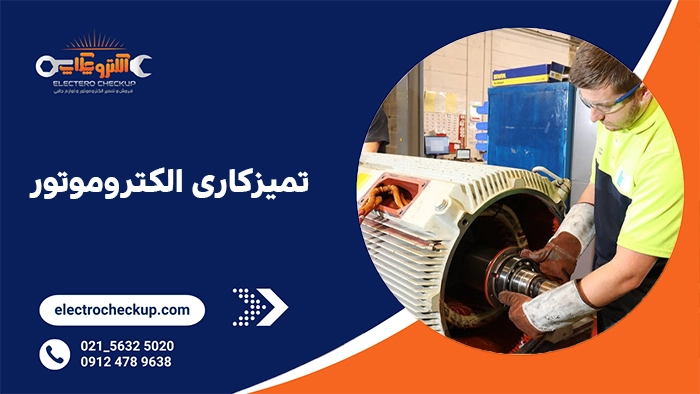

۴. تمیزکاری

تمام شیارها و بخش‌های داخلی موتور تمیز می‌شوند تا سیم‌ها به راحتی جای بگیرند و هیچ مزاحمتی ایجاد نشود. تمیزکاری دقیق باعث راحتی مراحل بعدی و کاهش خطا در سیم پیچی می‌شود.

۵. عایق‌گذاری

انتخاب عایق مناسب با توجه به کلاس عایقی موتور انجام می‌شود. عایق‌ها از نشتی جریان و اتصال کوتاه جلوگیری می‌کنند و باعث افزایش طول عمر موتور می‌شوند.

۶. اندازه‌گیری کلاف

قبل از پیچیدن سیم‌ها، اندازه دقیق کلاف‌ها مشخص می‌شود تا سیم‌ها به راحتی داخل شیارها قرار گیرند و عملکرد موتور مشابه کارخانه شود.

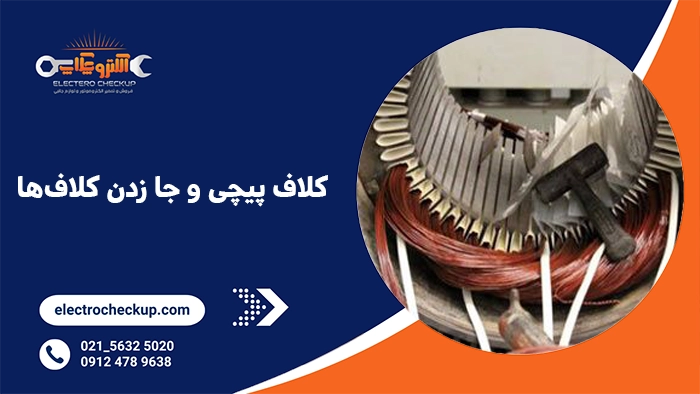

۷. کلاف پیچی و جا زدن کلاف‌ها

سیم‌ها طبق حساب سیم پیچی پیچیده شده و در شیارهای استاتور قرار می‌گیرند. این مرحله نیاز به دقت، صبر و تجربه دارد تا سیم‌ها به صورت منظم و دقیق جای بگیرند.

۸. نخ‌بندی و سربندی

سیم‌ها با نخ مرتب می‌شوند و سربندی‌ها طبق استاندارد انجام می‌شود. رزین یا چسب مخصوص برای تثبیت سیم‌ها استفاده می‌شود تا سیم‌ها در هنگام لرزش یا کار طولانی خارج نشوند.

۹. تست نهایی و تحویل

موتور پس از اتمام سیم پیچی، با لامپ تست و بررسی آمپر و عملکرد، تست می‌شود و پس از اطمینان از صحت عملکرد، به مشتری تحویل داده می‌شود.

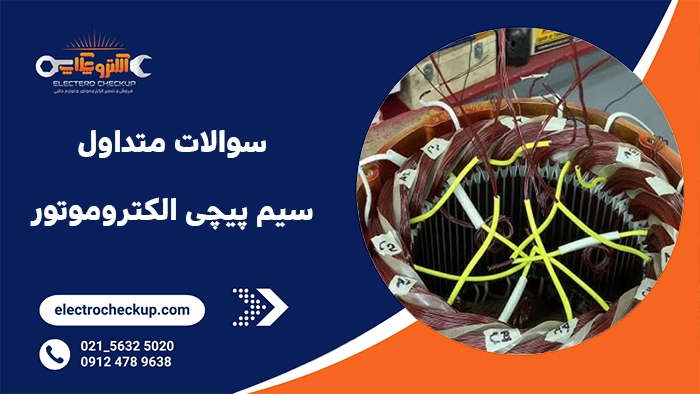

سوالات متداول

۱. سیم پیچی الکتروموتور چیست؟

سیم پیچی، جای‌گذاری دقیق سیم‌های مسی در استاتور و روتور موتور است تا میدان مغناطیسی لازم برای چرخش موتور ایجاد شود.

۲. چه علائمی نشان‌دهنده نیاز به سیم پیچی است؟

صدای غیرعادی، لرزش، سوختن فیوز، افزایش دما و کاهش توان موتور از مهم‌ترین علائم نیاز به سیم پیچی هستند.

۳. تفاوت سیم پیچی موتور تک‌فاز و سه‌فاز چیست؟

موتور تک‌فاز شامل سیم‌های استارت و رانینگ است، موتور سه فاز شامل کلاف‌های پیچیده و اتصال به برق صنعتی ۳۸۰ ولت است.
