تعمیرات تخصصی الکتروموتور ABB

الکتروموتور ABB کیفیت ساخت بسیار بالایی دارد و در سخت ترین شرایط صنعتی نیز عملکرد خوبی ارائه می دهد. همچنین محصولات شرکت ABB مصرف انرژی بهینه ای دارند و در حال حاضر جزو بهترین موتورها در فرآیندهای تولید محسوب می شوند. البته این موتورها نیز به مرور زمان در اثر عوامل محیطی سخت و زیر بارهای سنگین معیوب می شوند. بنابراین به تعمیرات تخصصی احتیاج دارند.
تعمیرات تخصصی الکتروموتورهای ABB به دانش فنی عمیقی نیاز دارد و برای تعمیر این تجهیزات حتماً باید از قطعات استاندارد استفاده شود. زیرا در غیر این صورت عملکرد موتور تحت تأثیر قرار می گیرد و استفاده از قطعات نامرغوب به دیگر قطعات آن آسیب می زند.

بررسی کلی الکتروموتورهای ABB و کاربردهای صنعتی

الکتروموتورهای ABB از نظر توان و ولتاژ در انواع مختلفی تولید می‌شوند و به دلیل کیفیت ساخت بالا، علاوه بر عملکرد مطمئن، از نظر نگهداری و تعمیر موتور القایی نیز مورد توجه صنایع قرار دارند. این محصولات در حال حاضر در دسته‌بندی‌هایی مانند موتورهای القایی، موتورهای ضد انفجار و موتورهای با سرعت متغیر عرضه می‌شوند. موتورهای القایی نظیر سری‌های IE3 و IE4 با بهره‌وری انرژی بالا در صنایع مختلف مورد استفاده قرار می‌گیرند و در صورت بهره‌برداری طولانی‌مدت، امکان سرویس و تعمیرات تخصصی آن‌ها فراهم است. همچنین موتورهای ضد انفجار ABB برای محیط‌های سخت و فضاهایی با وجود گرد و غبار یا گازهای قابل اشتعال طراحی شده‌اند و رعایت استانداردهای ایمنی در نصب، نگهداری و تعمیر الکتروموتور ضد انفجار در این تجهیزات اهمیت ویژه‌ای دارد. به طور کلی، الکتروموتورهای ABB در صنایع سنگین مانند نفت، گاز، پتروشیمی، فولاد، سیمان و همچنین در کاربردهایی نظیر پمپ‌ها، کمپرسورها و سیستم‌های انتقال مواد در کارخانجات به‌طور گسترده استفاده می‌شوند.

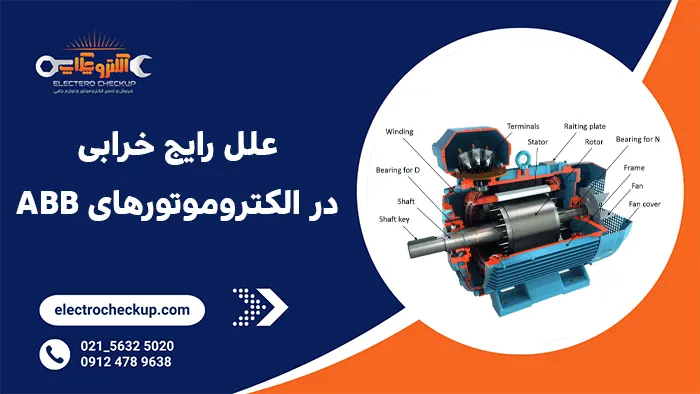

علل رایج خرابی در الکتروموتورهای ABB

برخی از مهم ترین دلایل خرابی الکتروموتورهای ABB شامل گزینه های زیر است.

• مشکلات الکتریکی

سیم پیچی الکتروموتور به دلایل مختلفی نظیر نوسان ولتاژ یا افزایش دمای بیش از حد همواره آسیب می بیند. همین عامل موجب ایجاد اتصال کوتاه در این موتورها می شود.

• مشکلات مکانیکی

مشکلات مکانیکی شامل خرابی یاتاقان ها یا بلبرینگ ها به دلیل آلودگی هوا، لرزش های محیطی یا روانکاری نامناسب است. دیگر خرابی های مکانیکی موتورها شامل عدم بالانس روتور و عدم هم راستایی شفت است.

• عوامل محیطی و عملیاتی

دمای بیش از حد محیط کار، رطوبت بالا، نفوذ مواد شیمیایی خورنده به داخل موتور و بارگذاری بیش از ظرفیت نامی موتور از جمله عوامل محیطی و عملیاتی هستند که در خرابی این تجهیزات نقش دارند.

• مشکلات سیستم درایو

خرابی درایو موجب آسیب الکتریکی این موتورها می شود.

مراحل عیب یابی تخصصی قبل از تعمیر

عیب یابی این موتورها یک فرایند کاملاً تخصصی است. به همین دلیل کسی که در این حوزه مهارت، تخصص و دانش کافی ندارد نمی تواند به راحتی ایرادهای موجود در این تجهیزات را شناسایی کند. به طور کلی ایرادهای موجود در موتورهای الکتریکی مطابق با مراحل زیر شناسایی می شود.
• بررسی ظاهر
بررسی ظاهری جهت اطمینان از عدم وجود آثار سوختگی، دود، همچنین صدای غیرعادی و لرزش بیش از حد و وجود نشتی روغن یاتاقان ها انجام می شود.
• تست های الکتریکی
تست های الکتریکی به منظور اندازه گیری مقاومت عایق، تست قطبیت و بررسی مدار صورت می گیرد.
• بررسی مکانیکی
اندازه گیری دمای بدنه و یاتاقان ها در حین کار، بررسی وضعیت یاتاقان ها از نظر سایش یا آسیب، و اطمینان از هم راستایی صحیح شفت از بررسی های مکانیکی رایج موتور الکتریکی محسوب می شوند.

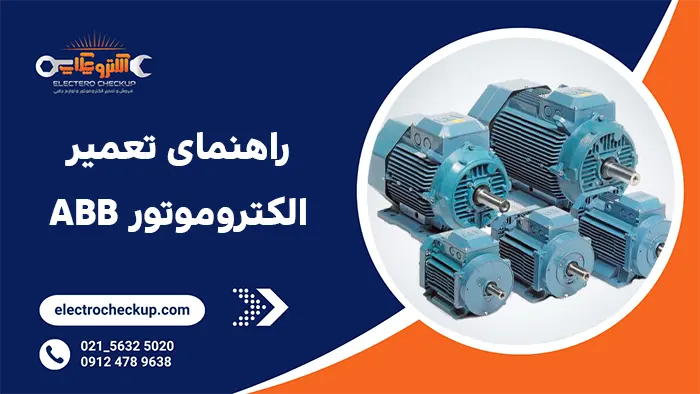

راهنمای تعمیر الکتروموتور ABB

برای تعمیر تخصصی الکتروموتور باید از ابزارهای مناسب و همچنین قطعات یدکی اصل یا معادل مورد تأیید استفاده شود.
تعمیرات این تجهیزات شامل تعمیرات مکانیکی و تعمیرات الکتریکی سبک است. معمولاً در تعمیرات مکانیکی، اقدامات مختلفی نظیر تعویض بلبرینگ ها، بازسازی یا تعویض سیل های مکانیکی، رفع عدم توازن روتور و تعمیر یا تعویض کوپلینگ ها انجام می شود.
تعمیرات الکتریکی نیز جهت رفع اتصالات سست در ترمینال باکس، تعویض فن معیوب یا تعمیر دریچه اتصالات صورت می گیرد.

چه زمانی موتور ABB نیاز به بازپیچی دارد؟

بازپیچی یکی از تعمیرات مهم و اساسی موتور الکتریکی ABB محسوب می شود. در صورت آسیب الکتریکی سیم پیچ ها موتور باید بازپیچی شود. به طور کلی هنگام مشاهده هر کدام از این مشکلات، موتور برای تعمیر اساسی به بازپیچی نیاز دارد‌
• افت شدید مقاومت عایق به مقادیر کمتر از حداقل توصیه شده
• مشاهده اتصالات کوتاه داخلی یا وجود اتصال کوتاه بین دو سیم پیچ یا بین یک سیم پیچ و بدنه موتور
• وجود هرگونه آثار سوختگی مشهود یا ذوب شدن بخشی از سیم پیچ ها

مراحل بازپیچی الکتروموتور ABB

بازپیچی الکتروموتور باید طبق استانداردهای اصولی و مطابق با مراحل زیر صورت بگیرد.

• دمونتاژ و ثبت مشخصات

در مرحله اول باید موتور به طور کامل باز شود. همچنین باید تعداد دور، قطر سیم، الگوی پیچش و نحوه اتصالات سیم پیچی به طور دقیق ثبت و یادداشت گردد.

• خارج سازی سیم پیچ قدیمی و تمیزکاری

سیم پیچ های سوخته باید به صورت ایمن خارج و شیارهای استاتور از هرگونه باقی مانده عایق یا مواد آلاینده پاکسازی شوند.

• عایق بندی شیارها

باید در کف و دیواره شیارها برای جلوگیری از تماس سیم با هسته عایق نصب شود.

• پیچیدن سیم پیچ جدید

پیچیدن سیم مسی با خلوص و قطر دقیق مطابق با مشخصات اولیه به دور هسته مرکزی.

• اتصالات و سیم بندی

باید فازها مطابق نقشه اصلی به هم متصل شوند.

• اشباع سازی و پخت نهایی

غوطه ور کردن کامل استاتور در لاک عایق مرغوب و پخت آن در کوره برای افزایش مقاومت مکانیکی عایق سیم پیچ

• مونتاژ نهایی و تست

نصب مجدد روتور، یاتاقان ها و بستن پوسته و انجام تست های جامع الکتریکی و مکانیکی برای تأیید صحت عملکرد در انتهای کار

خدمات رسمی تعمیر و بازسازی الکتروموتورهای ABB

خدمات رسمی که به واسطه نمایندگی ها و مراکز مجاز و معتبر ارائه می شود شامل گزینه های زیر است.
• ارائه تمامی قطعات مورد نیاز نظیر یاتاقان ها، فن ها و مواد عایقی مورد تایید شرکت ABB و تضمین اصالت همه آنها
• ارائه خدمات تعمیر مطابق با پروتکل های نگهداری و تعمیرات شرکت ABB
• ارائه گارانتی رسمی برای همه خدمات انجام شده
• ارایه خدمات مشاوره و راهنمایی رایگان در رابطه با نحوه نگهداری و استفاده درست از موتور

هزینه خدمات تعمیر و بازپیچی موتورهای ABB

هزینه تعمیر الکتروموتورهای ABB تحت تأثیر عواملی نظیر نوع و اندازه موتور، شدت خرابی، هزینه قطعات یدکی و تعرفه خدمات قرار دارد. به عنوان مثال، هزینه تعمیر موتورهای بزرگ تر با ولتاژ بالا و همچنین موتورهای خاص نظیر موتور ضد انفجار نسبت به موارد دیگر بالاتر است. همچنین هر چقدر شدت خرابی موتور بیشتر باشد، هزینه تعمیر آن بالاتر می رود.
به طور کلی بازپیچی کامل یک موتور ABB بین ۳۰ الی ۶۵ درصد قیمت یک موتور مشابه نو هزینه می برد.

سؤالات متداول

۱. آیا تعمیر الکتروموتور ABB بدون استفاده از قطعات اصلی ممکن است؟

بله، اما قطعات غیر اصل و بی کیفیت باعث کاهش عمر مفید موتور و افت عملکرد آن می شود.

۲. مهم ترین نشانه های نیاز به بازپیچی چیست؟

کاهش مقاومت عایق، بوی سوختگی در سیم پیچ ها از نشانه های اصلی نیاز به بازپیچی است.

۳. آیا بازپیچی همیشه به صرفه تر از خرید موتور جدید است؟

در بسیاری از موارد بله، اما اگر هزینه بازپیچی از حدود ۶۵٪ قیمت موتور نو فراتر رود، تعویض گزینه منطقی تری است.

۴. چه عواملی بیشترین تأثیر در خرابی موتور را دارند؟

افزایش دمای محیط، نوسان ولتاژ، روانکاری نامناسب، و آلودگی از مهم ترین عوامل خرابی موتور هستند.
