تفاوت سروو موتور و استپر موتور
سروو موتور و استپر موتور هر دو جزو موتورهای کاربردی و مهم در صنایع هستند. این دو نوع موتور برای کنترل حرکت دقیق به کار می روند. منتها کارکرد و نحوه کنترل آن ها با یکدیگر تفاوت دارد.
سروو موتور شامل یک سنسور و انکودر است و در یک حلقه بسته کار می کند. به همین دلیل می تواند به صورت مداوم موقعیت لحظه ای موتور را به درایو گزارش بدهد. در سروو موتور، درایو موقعیت واقعی و دستوری را به صورت مرتب مقایسه می کند و در صورتی که موقعیت واقعی و دستوری متفاوت از هم باشند، خیلی سریع موقعیت واقعی را متناسب با دستور تصحیح می کند و خطای موجود در سیستم را برطرف می سازد.
به همین دلیل سروو موتورها در سرعت و گشتاورهای بالا و همچنین تحت بارهای متغیر، در مقایسه با استپر موتور عملکرد بسیار بهتر و دقیقتری ارائه میدهند. همچنین سروو موتور در مقایسه با استپر موتور از ساختار کنترلی پیچیدهتری برخوردار است.
در واقع برای درک کامل این تفاوت، لازم است بدانیم سرووموتور چگونه کار میکند و حلقهی فیدبک آن چگونه باعث اصلاح لحظهای موقعیت و جلوگیری از خطا در حین حرکت میشود.
استپر موتور بر خلاف سروو موتور در یک حالت حلقه باز عمل می کند و عملکرد آن بر اساس ارسال پالس های متوالی است. در واقع در این نوع از موتورها درایور به موتور دستور می دهد که فقط به اندازه پالس هایی که ارسال می شود حرکت کند. استپر موتور بر خلاف سروو موتور صحت حرکت را بررسی نمی کند. به همین دلیل ساختار ساده تری دارد. همچنین در مواقعی که بار موتور بیشتر از حد استاندارد باشد، ممکن است پالس ها از دست بدهد.

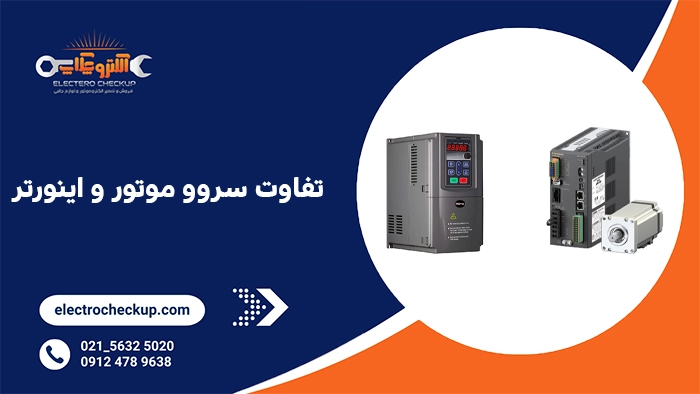

تفاوت سروو موتور و اینورتر
اینورتر نیز یکی از موتورهای کاربردی در صنایع به شمار می رود. از اینورتر به عنوان درایو VFD نیز یاد می شود. این نوع موتور یک دستگاه قدرت به شمار می رود و از آن به صورت اختصاصی برای کنترل موتورهای القایی AC استفاده می شود. مهم ترین وظیفه این نوع موتور، تنظیم دقیق سرعت موتور القایی بر اساس تغییر ولتاژ خروجی و فرکانس است.
این دسته از موتورها برخلاف سروو موتور برای کاربردهایی که به کنترل موقعیت لحظهای و دقیق نیاز دارند مناسب نیستند. بلکه مهمترین هدف استفاده از آنها کنترل و پایداری سرعت است. به همین دلیل بیشتر در نوار نقاله، فن و پمپاژ به کار میروند.
برای مثال در سیستمهای گردش سیال صنعتی، از تجهیزاتی مانند پمپهای سیرکولاتور استفاده میشود. اگر برای شما سوال است که سیرکولاتور چیست، باید گفت این نوع پمپ وظیفه دارد سیال را در یک مدار بسته به صورت پیوسته به جریان درآورد تا فرآیند حرارتی یا انتقال انرژی بهطور یکنواخت انجام شود.
اینورتر نوعی کنترل کننده سرعت موتور AC به شمار می رود. در حالی که سروو موتور موقعیت لحظه ای و دقیق موتور را کنترل می کند. همچنین سروو موتور یک قطعه مکانیکی محسوب می شود و وظیفه اصلی آن تبدیل سیگنال های کنترلی به حرکات دقیق مکانیکی است. سروو موتور به لطف برخورداری از سروو درایو می تواند به صورت کاملاً دقیق سرعت و گشتاور را به صورت همزمان کنترل کند.
کدام بهتر است: سروو موتور یا موتور القایی؟
انتخاب سروو موتور یا موتور القایی کاملاً بستگی به شرایط دارد. در واقع هر کدام از این دو نوع موتور دارای مزایا، ویژگی ها و کاربردهای خاص خود هستند. به همین دلیل نمی توان به صورت قطعی یکی از آنها را به عنوان گزینه بهتر انتخاب کرد. به بیان ساده تر، انتخاب سروو موتور یا موتور القایی بستگی به شرایط و نیاز پروژه دارد.
معمولاً در صنایع و پروژه هایی که اولویت های مهم و اولیه شامل پاسخ دهی دقیق و سریع در موقعیت یابی و پویایی بالا باشد، سروو موتور در مقایسه با موتور القایی انتخاب بهتر و کاربردی تری است. به عنوان مثال برای دستگاه های CNC و صنعت رباتیک، سروو موتور عملکرد بهتر و قابل قبول تری را ارائه می دهد. زیرا سروو موتور می تواند به راحتی سرعت و گشتاور را در متغیرهای مختلف حفظ کند. همچنین بر حسب شرایط و نیاز پروژه، شتاب و سرعت را کاهش یا افزایش دهد.
اما برای دستگاه ها و تجهیزاتی نظیر فن ها، پمپ های بزرگ و غیره، موتور القایی انتخاب بهتری است. زیرا این نوع از موتورها عملکرد مداومی دارند و برای سرعت های ثابت عملکرد قابل قبول تری ارائه می دهند. همچنین هزینه نگهداری آن ها در مقایسه با سروو موتورها کمتر و بهینه تر است. همچنین موتورهای القایی در مقایسه با سروو موتورها قیمت مناسب تر و ساختار مستحکم تری دارند و شرایط نگهداری و تعمیر آن ها نیز راحت تر و ساده تر است. منتهی این موتورها برای سیستم های پیچیده تر که به موقعیت یابی های دقیق تر و حرفه ای تری نیاز دارند، اصلاً مناسب نیستند.
موتورهای القایی در مقایسه با سروو موتورها در محدوده سرعت خود راندمان بسیار خوبی ارائه می دهند. زیرا این دسته از تجهیزات به اینورتر مجهز هستند و همین عامل موجب افزایش راندمان کاری آن ها در سرعت های ثابت می شود.

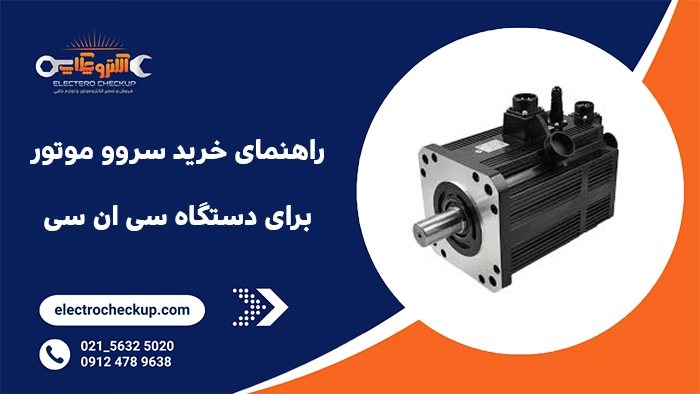

راهنمای خرید سروو موتور برای دستگاه CNC
همانطور که در مطالب قبلی نیز به این نکته اشاره شد، یکی از رایج ترین کاربردهای سروو موتور در صنعت، دستگاه های CNC است. سروو موتورها در انواع مختلفی وجود دارند. به همین دلیل هنگام انتخاب موتور برای این منظور باید در انتخاب نوع مناسب دقت کرد. زیرا اگر موتور دستگاه CNC از نظر ویژگی های فنی تناسب لازم با دستگاه را نداشته باشد، دستگاه نمی تواند کارایی مناسب و قابل قبولی ارائه دهد.
به طور کلی موتور دستگاه CNC روی عملکرد و کارایی آن تأثیر مستقیم می گذارد و اگر موتور مناسب نباشد، گاه نمی تواند برش ها و حکاکی های دقیق و قابل قبولی ارائه دهد. انتخاب سروو موتور برای CNC بابد با توجه به میزان سرعت، گشتاور و توان دستگاه صورت بگیرد و توجه به مشخصات فنی فوق بسیار حیاتی است.
در واقع دستگاه CNC باید سرعت و توان لازم برای غلبه بر اینرسی تمامی محورها و نیروی برش را داشته باشد. به عبارت دیگر، قدرت و توان دستگاه باید به نحوی باشد که بتواند متریال های مورد نظر را به صورت دقیق و با سرعت بالا برش دهد.
به طور کلی سروو موتورهای AC برای دستگاه های CNC انتخاب بهتری هستند. زیرا این نوع از موتورها در سرعت های بالا عملکرد بهتری ارائه می دهند.
معیار مهم دیگر برای انتخاب موتور مناسب در این رابطه، توجه به رزولوشن انکودر موتور است. هر چقدر تعداد پالس انکودر موتور بیشتر باشد، عملکرد دستگاه CNC بهتر می شود. زیرا در این صورت درایور با دقت بسیار بیشتری می تواند موقعیت را درک کند. سایز فریم موتور نیز از دیگر معیارهای مهم انتخاب در این رابطه است.
برای انتخاب یک موتور با سایز فریم مناسب، باید فضای فیزیکی دستگاه CNC مورد توجه قرار بگیرد. همچنین سروو درایو موتور باید از قابلیت ها و امکانات کافی برخوردار باشد و بتواند به طور کامل پروتکل های ارتباطی مدرن را پوشش دهد. در واقع هر چقدر سروو درایو موتور به روزتر و مدرن تر باشد، عملکرد دستگاه CNC بر اساس نیاز این حرفه بیشتر بهینه سازی می شود.
نکته مهم دیگر در این رابطه، کسب اطمینان از وجود تناسب بین برق موجود با ولتاژ کاری موتور است. زیرا اگر ولتاژ برق موجود با ولتاژ کاری موتور سازگار نباشد، دستگاه در معرض آسیب قرار می گیرد.
سروو موتور یا رآکتور موتور؟ کدام انتخاب بهتری است؟
در این رابطه باید گفت که در صنایع پیشرفته، سروو موتور نسبت به رآکتور موتور انتخاب بهتر و کاربردی تری است. زیرا سروو موتور در حلقه کنترل، بازخورد موقعیتی بهتری دارد و در پروژه هایی که به تغییر جهت ناگهانی دقیق یا دنبال کردن مسیرهای پیچیده نیاز دارند، عملکرد بهتری ارائه می دهد. اما رآکتور موتور فقط به عنوان یک کنترل کننده سرعت عمل می کند و برای کنترل دقیق سرعت تحت بار متغیر عملکرد چندان قابل اعتمادی را ارائه نمی دهد.

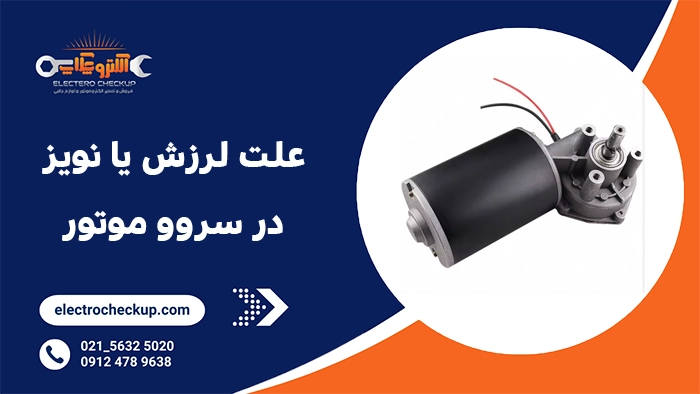

علت لرزش یا نویز در سروو موتور
سیستم های سروو موتور به دلایل مختلفی دچار لرزش می شوند و وجود لرزش به طور کلی عملکرد پایدار این موتورها را تحت تأثیر قرار می دهد. این مشکل اغلب به دلیل وجود یک نقص مکانیکی رخ می دهد. یکی از مهم ترین و اصلی ترین دلایل لرزش سروو موتور، تنظیم نامناسب پارامترهای کنترل آن است. در واقع اگر پارامترهای کنترل این موتور به درستی تنظیم نشوند، موتور در حین کار دچار لرزش و نویز می شود.
عامل دیگر بروز این مشکل، رزولوشن پایین انکودر است. زیرا زمانی که رزولوشن انکودر پایین باشد، درایور دیگر نمی تواند به صورت درست و دقیق حرکات کوچک را تفکیک کند. در نتیجه فرمان ها به صورت پله ای به مرکز ارسال می شوند و موتور با لرزش و نوسان کار می کند.
علاوه بر موارد فوق دلایل دیگری نظیر عدم تراز دقیق موتور با بار، لقی اتصالات مکانیکی، وجود تداخلات الکترومغناطیسی در موتور نیز منجر به ایجاد لرزش در موتور می شوند. به عنوان مثال، تداخلات الکترومغناطیسی سیگنال انکودر را تحت تأثیر قرار می دهد و به آن آسیب می زند و همین عامل موجب ایجاد لرزش سروو موتور می شود.
عیب یابی خطای Overcurrent در سروو موتور
خطای Overcurrent یکی از خطاهای رایج در سروو موتورها به شمار می رود و این خطا معمولاً بیشتر در مواقعی که سیم پیچ موتور در معرض جریان های نامناسب و غیر استاندارد قرار بگیرد رخ می دهد. همچنین یکی دیگر از دلایل مهم بروز این خطا، تحمیل بار مکانیکی بیش از حد به سروو موتور است. زیرا در این صورت موتور تلاش می کند که بیش از توان لحظه ای خود نیرو ایجاد کند.
به همین دلیل زمانی که موتور در حین حرکت گیر می کند، موتور برای رهایی از این مشکل تحت فشار و بار زیادی قرار می گیرد و خطای Overcurrent ایجاد می شود. از این رو هنگام مشاهده خطا Overcurrent باید بار را از موتور جدا کرد و سپس اقدام به تست حرکت درایور نمود. در صورتی که مشکل از سیم پیچی یا تنظیمات گشتاور موتور باشد، خطا برطرف می شود.
اما در صورتی که با جداسازی بار از موتور، مشکل همچنان باقی بماند، باید اتصالات بین موتور و درایو، کابل قدرت موتور، اتصالات بین فازها و اتصال کوتاه به بدنه موتور مورد بررسی قرار بگیرد. گاهی ممکن است این خطا در حالتی که درایور بدون بار است نیز رخ بدهد.
در چنین شرایطی به احتمال زیاد قطعات الکترونیکی قدرت درایور نظیر سنسور جریان یا ترانزیستور های خروجی دچار مشکل شدهاند و در چنین مواقعی موتور نیاز به تعمیر تخصصی دارد. تا گفته نماند که برای تعمیر تخصصی موتور و رفع این ایراد حتماً باید از افراد متخصص و کاربلد کمک گرفت.

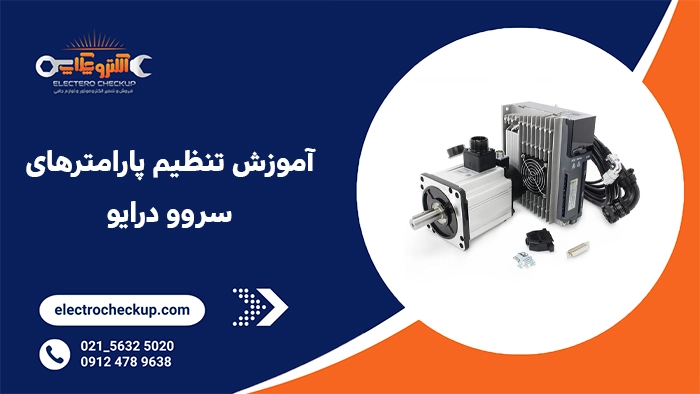

آموزش تنظیم پارامترهای سروو درایو
به طور کلی تنظیم پارامترهای سروو درایور یک فرآیند مهم در راستای بهینه سازی عملکرد موتور محسوب می شود. در واقع با استفاده از این پارامترها، درایو در کمترین زمان ممکن با بالاترین دقت و کمترین نوسان به دستورات کنترلی پاسخ می دهد. پارامترهای سروو شامل ۳ حلقه کنترلی اصلی هستند که به ترتیب از سریع ترین به کندترین تنظیم می شوند.
اولین و اصلی ترین پارامتری که باید تنظیم شود، حلقه جریان است. حلقه جریان به صورت مستقیم روی میزان گشتاور موتور تاثیر می گذارد و این پارامتر توسط شرکت سازنده موتور بر روی مقادیر بهینه تنظیم می شود.
دیگر پارامتر مهم در این رابطه، حلقه سرعت است و حلقه سرعت باید پس از حلقه جریان تنظیم شود. هدف اصلی از تنظیم حلقه سرعت، قرار دادن موتور بر روی یک سرعت مطلوب است. به نحوی که موتور بتواند بار را در کمترین زمان و بدون اُوِروشوت به مقصد هدایت کند.
پارامتر بعدی، حلقه موقعیت بوده و هدف اصلی از تنظیم آن این است که موتور بتواند به صورت کاملاً پایدار و بدون هیچ لرزشی به نقطه هدف برسد.
بررسی راندمان رآکتور موتور در سیستم های صنعتی
راندمان رآکتور موتور در سیستم های صنعتی از مهم ترین و حیاتی ترین عوامل اقتصادی به شمار می رود. این معیار نسبت توان ورودی الکتریکی به نسبت توان خروجی مکانیکی را ارزیابی می کند. با استفاده از این معیار مشخص می شود که چه میزان از برق و انرژی مصرفی موتور تبدیل به گرما و تلف شده و چه میزان از آن صرف کار مفید شده است.
برای ارزیابی راندمان موتور متناسب با استانداردهای موجود، معمولاً موتورهای با راندمان بالاتر دارای تلفات کمتری هستند. در واقع موتورهای راندمان بالا انرژی و گرمای کمتری را به واسطه انتقال گرما به سیم پیچ ها و تلفات هسته از دست می دهند و بیشتر برق مصرفی آن ها صرف انجام کارهای مفید می شود.
درایورهای کنترل سرعت متغیر (VFD) و موتورهای القایی در مقایسه با دیگر انواع موتور، انرژی کمتری را به عنوان گرما از دست می دهند و راندمان سیستم را بهبود می بخشند. زیرا این موتورها در لحظه کار می کنند و برخلاف موتورهایی که همیشه با سرعت نامی در حال کار هستند، انرژی کمتری هدر می دهند.

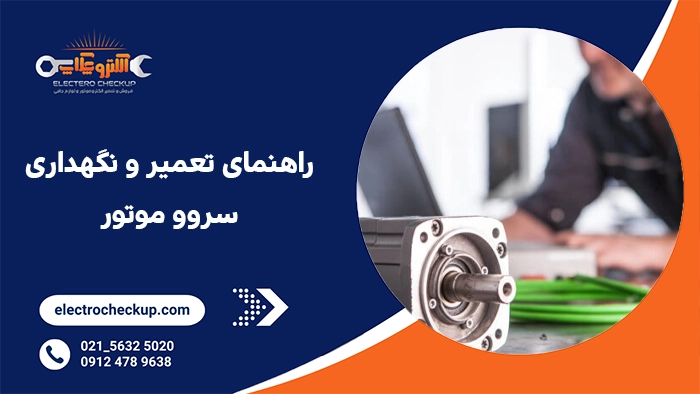

راهنمای تعمیر و نگهداری سروو موتور
تعمیر، سرویس و نگهداری سروو موتورها یک اقدام پیشگیرانه محسوب می شود. زیرا تعمیر و سرویس به موقع این تجهیزات از خرابی های پرهزینه جلوگیری می کند. یکی از مهم ترین قسمت های سروو موتورها که باید در سرویس های دوره ای بررسی شود، یاتاقان های آن است. معمولاً زمانی که یاتاقان ها آسیب ببینند، موتور در هنگام کار دچار صداهای غیرعادی و لرزش می شود و همچنین دمای آن نیز افزایش پیدا می کند.
این امر نه تنها میزان مصرف انرژی موتور را بالا میبرد، بلکه بر عملکرد و طول عمر آن نیز تأثیر منفی میگذارد. بنابراین با مشاهده هرگونه فرسودگی در یاتاقانها باید بلافاصله اقدامات لازم برای تعویض آنها انجام شود.
این موضوع در سایر تجهیزات صنعتی نیز صدق میکند؛ بهطوریکه سرویس دورهای و تعمیر الکتروموتور صنعتی مطابق دستورالعمل سازنده، میتواند از استهلاک زودهنگام قطعات، کاهش راندمان و توقفهای ناگهانی در خطوط تولید جلوگیری کند.
نکته مهم دیگر در این رابطه، حفظ نظافت و پاکیزگی محیط اطراف موتور است. زیرا آلودگی ها، گرد و غبار و ذرات موجود در محیط وارد محفظه موتور می شود و عملکرد آن را تحت تأثیر قرار می دهد. نکته مهم دیگر در این رابطه، بررسی دوره ای اتصالات انکودر و کابل قدرت موتور است.
زیرا شل بودن اتصالات انکودر و کابل موتور منجر به بروز خطاهای ناگهانی در عملکرد موتور می شود. اقدام دیگری که لازم است در راستای حفاظت و نگهداری از این موتورها انجام بگیرد، بررسی منظم سوابق خطاهای ثبت شده در سروو درایو است.
زیرا برخی از خطاهای تکراری از یک مشکل سیستمی ریشه ای در موتور ناشی می شوند. با شناسایی و برطرف کردن مشکلات سیستمی ریشه ای می توان به موقع از بروز خرابی های جدی تر موتور جلوگیری کرد و از این طریق هزینه های نگهداری و تعمیر موتور را تا حدود زیادی کاهش داد.
سوالات متداول
در چه کاربردهایی سروو موتور بر موتور القایی ارجحیت دارد؟
برای پروژه هایی مانند CNC و رباتیک که نیاز به پاسخ دهی دقیق، موقعیت یابی سریع و پویایی بالا دارند، سرور موتور نسبت به موتور القایی انتخاب مناسب تر و کاربردی تری است.
مزیت اصلی موتور القایی نسبت به سروو موتور در چیست؟
موتور القایی نسبت به سروو موتور قیمت مناسب تر، ساختار مستحکم تر، و هزینه نگهداری راحت تر دارد.
در صورت مشاهده خطای Overcurrent در حالت بدون بار مشکل کجاست؟
خطای Overcurrent در حالت بدون بار به احتمال زیاد نشانه خرابی قطعات الکترونیکی قدرت درایور است.
کد خطای Overcurrent در سروو موتور نشان دهنده چیست؟
کد خطای Overcurrent در سروو موتور نشان دهنده بار مکانیکی بیش از حد، اتصال کوتاه در کابل ها، یا خرابی قطعات قدرت داخلی درایو است.
بهترین کاربرد برای استپر موتور چیست؟
بهترین کاربرد برای استپر موتور موقعیت یابی های با دقت متوسط در سرعت های پایین تا متوسط است.
آیا می توان از اینورتر برای کنترل موقعیت دقیق استفاده کرد؟
خیر، اینورترها (VFD) عمدتاً برای کنترل سرعت موتورهای القایی طراحی شده اند و فاقد حلقه موقعیت دقیق سروو هستند.
