عایق الکتروموتور
عایق الکتروموتور یا به اصطلاح عایق سیمپیچ، تأثیر مستقیمی بر طول عمر الکتروموتور دارد. استفاده از عایق نامناسب میتواند هزینههای زیادی ایجاد کند. بهترین راه برای جلوگیری از این مشکل، آشنایی با انواع عایقها و انتخاب درست آنها است.
در ادامه، به بررسی دستهبندی عایقها، اهمیت دمای سیمپیچ و نکات کلیدی برای انتخاب مناسبترین کلاس عایق میپردازیم.
دستهبندی عایقهای الکتروموتور بر اساس دما
هدف از تعریف کلاس برای عایق الکتروموتور (دینام)، توصیف توانایی عایقها در تحمل گرمای سیمپیچ الکتروموتور است. در حال حاضر، چهار کلاس اصلی برای عایقها در استفاده هستند: A، B، F و H. همچنین کلاسهای N، R و S نیز وجود دارند، اما بیشترین استفاده از کلاسهای B، F و H است.
کلاسها میزان افزایش دمای مجاز از دمای محیط 40 درجه سانتیگراد را مشخص میکنند:
| کلاس عایق | حداکثر افزایش دما | نقطه داغ بیش از حد مجاز | حداکثر دمای سیمپیچ |
|---|---|---|---|
| A | 60°C | 5°C | 105°C |
| B | 80°C | 10°C | 130°C |
| F | 105°C | 10°C | 155°C |
| H | 125°C | 15°C | 180°C |
حداکثر دمای سیمپیچ = دمای محیط + افزایش دمای مجاز + نقطه داغ مجاز
اهمیت دمای سیمپیچ در عمر الکتروموتور

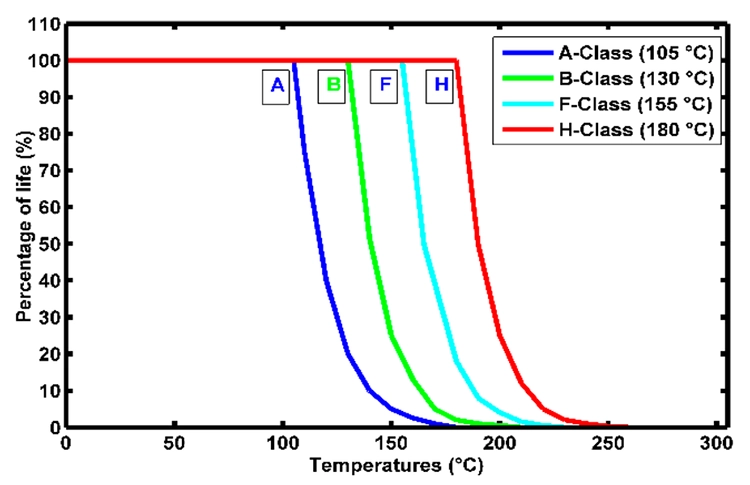

دمای سیمپیچ یکی از مهمترین فاکتورها در طول عمر مفید الکتروموتور است. وقتی الکتروموتور شما در دمای بالاتر از حد مجاز کار میکند، عمر مفید آن کاهش مییابد.
برای مثال، افزایش فقط ۱۰ درجه سانتیگراد بالاتر از حد مجاز، میتواند عمر عایق الکتروموتور را نصف کند. اگر الکتروموتور سه فاز شما با عایق کلاس A کار کند، حداکثر دمای سیمپیچ 105 درجه است. کارکرد در دمای 125 درجه سانتیگراد، عمر الکتروموتور را به 1/4 کاهش میدهد!
بنابراین انتخاب صحیح کلاس و نوع عایق، به ویژه هنگام سیمپیچی سرووموتور و سیم پیچی الکتروموتور، اهمیت حیاتی دارد.
آیا الکتروموتور بیش از حد گرم است؟
سطح الکتروموتور ممکن است داغ به نظر برسد، اما هنوز در محدوده مجاز باشد. برای مثال، الکتروموتوری با عایق کلاس F که دمای سیمپیچ آن 155 درجه است، سطح آن تنها حدود 125 درجه حس میشود.
یک قانون سرانگشتی: دمای سطح معمولاً 30 درجه کمتر از دمای سیمپیچ است.
روشهای اندازهگیری دمای الکتروموتور
چند روش برای اندازهگیری دمای الکتروموتور وجود دارد:
اندازهگیری دمای سطح و افزودن حدود 30 درجه برای تخمین دمای سیمپیچ.
استفاده از ترموکوپل یا RTD روی سیمپیچ برای اندازهگیری دقیق دما.
تصویربرداری حرارتی برای مشاهده تغییرات دما در طول زمان.
انتخاب کلاس عایق مناسب برای الکتروموتور
انتخاب کلاس مناسب عایق الکتروموتور بر اساس دو عامل است: دمای محیط و افزایش دما در موتور. اگر دمای محیط بالاتر از 40 درجه سانتیگراد باشد، باید از کلاس عایق بالاتر استفاده شود.
هنگام خرید الکتروموتور جایگزین، مراقب باشید که کلاس عایق مناسب را انتخاب کنید تا از خرابی زودهنگام جلوگیری شود.
بهترین مواد عایق برای افزایش عمر الکتروموتور
استفاده از مواد عایق با کیفیت بالا، نه تنها عمر الکتروموتور را افزایش میدهد، بلکه در کاهش مصرف انرژی و جلوگیری از خرابیهای ناگهانی نیز مؤثر است. مواد عایق معمولی، مانند لاکهای اپوکسی و فایبرگلاس، بسته به کلاس دمایی میتوانند برای الکتروموتورهای کوچک یا صنعتی مناسب باشند.
نکات مهم در نگهداری الکتروموتور برای جلوگیری از خرابی
برای حفظ عملکرد الکتروموتور و جلوگیری از خرابی زودهنگام:
از کارکرد طولانی مدت در دمای بالاتر از حد مجاز خودداری کنید.
بهطور دورهای دمای سیمپیچ را اندازهگیری کنید.
مطمئن شوید که سیستم خنککننده یا تهویه الکتروموتور به درستی کار میکند.
این اقدامات در تعمیر الکتروموتور صنعتی و الکتروموتور سه فاز نقش بسیار مهمی دارند و هزینههای نگهداری را کاهش میدهند.
نتیجهگیری
استفاده از کلاس عایق نادرست باعث کاهش عمر الکتروموتور، خرابیهای گران، کاهش بهرهوری و تعمیرات پرهزینه میشود. همیشه اطمینان حاصل کنید که از کلاس عایق مناسب برای الکتروموتورهای خود استفاده میکنید.
سوالات متداول
۱. حداکثر دمای مجاز سیمپیچ الکتروموتور چگونه محاسبه میشود؟
حداکثر دمای سیمپیچ = دمای محیط + افزایش دمای مجاز + نقطه داغ مجاز.
۲. اگر الکتروموتور بیش از دمای مجاز کار کند چه اتفاقی میافتد؟
افزایش دمای سیمپیچ باعث کاهش عمر الکتروموتور و افزایش احتمال خرابی میشود. هر 10 درجه افزایش دما بالاتر از حد مجاز، طول عمر الکتروموتور را نصف میکند.
۳. بهترین روش برای بررسی دمای واقعی سیمپیچ چیست؟
استفاده از ترموکوپل یا RTD روی سیمپیچ، روش دقیقتر و قابل اعتمادتر نسبت به اندازهگیری سطح است.
