راهنمای انتخاب و خرید سروو موتور
برای انتخاب و خرید سروو موتور باید پارامترهای مختلفی را در نظر گرفت؛ زیرا انتخاب درست سروو موتور تأثیر مستقیمی بر طول عمر، دقت، کارایی و عملکرد کلی سیستم دارد. هنگام خرید، بررسی دقیق مشخصات فنی موتور و تطبیق کامل آن با نیازهای پروژه یا صنعت موردنظر ضروری است. بهطور کلی سرعت، گشتاور، امکانات ویژه، برند و قابلیتهای کنترلی از مهمترین معیارهای انتخاب هستند. همچنین باید توجه داشت که کیفیت ساخت و امکان تعمیر و سیمپیچی سروو موتور در آینده نیز اهمیت زیادی دارد؛ زیرا در صورت آسیبدیدگی یا کاهش راندمان، سروو موتوری که قابلیت بازپیچی و تعمیر اصولی داشته باشد میتواند هزینههای نگهداری را تا حد زیادی کاهش دهد و دوباره با عملکردی دقیق به چرخه کار بازگردد. در ادامه این مطلب، راهنمای انتخاب و خرید سروو موتور از جنبههای مختلف مورد بررسی قرار خواهد گرفت.
اهمیت انتخاب صحیح سروو موتور
انتخاب درست سروو موتور اهمیت بسیار زیادی دارد و باید بر اساس نیاز و شرایط پروژه انتخاب شود. زیرا در صورتی که موتور از نظر مشخصات و ویژگی های فنی با نیاز پروژه یا صنعت مورد نظر همخوانی نداشته باشد، منجر به کاهش چشمگیر راندمان در صنعت می شود. همچنین هزینه های نگهداری تجهیزات را نیز افزایش می دهد.
برای انتخاب سروو موتور مناسب بر اساس نیاز پروژه باید میزان سرعت، گشتاور مورد نیاز، اینرسی و دیگر نیازهای دینامیکی بار را در نظر گرفت. زیرا در صورتی که موتور از قدرت و شتاب مناسب و مورد نیاز برای سیستم پروژه برخوردار نباشد نمی تواند به موقع وارد عمل شود و عملکرد مناسبی را ارائه دهد. همچنین اگر قدرت، شتاب و سرعت موتور بیشتر از نیاز پروژه باشد، هزینه های اولیه و مصرف انرژی پروژه افزایش پیدا می کند.

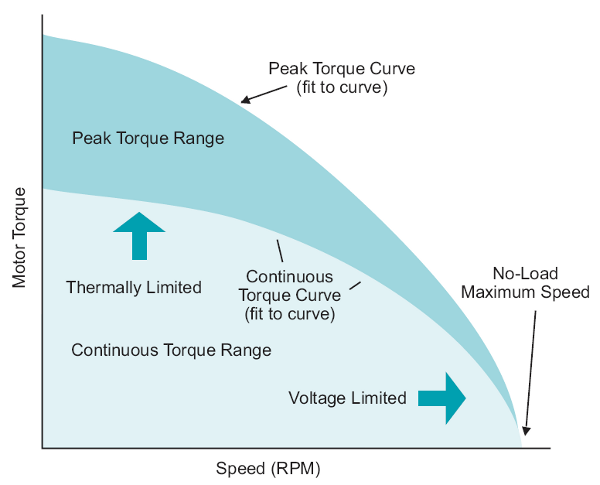

نحوه تحلیل منحنی گشتاور – سرعت
یکی از مهم ترین معیارهایی که هنگام انتخاب و خرید موتور سروو باید مورد توجه قرار بگیرد منحنی گشتاور – سرعت است. زیرا عملکرد این موتورها به شدت تحت تأثیر منحنی گشتاور – سرعت قرار دارد. در واقع منحنی گشتاور – سرعت رابطه بین سرعت دورانی و گشتاور قابل تولید موتور را مشخص می کند.
موتور سروو در سرعت های پایین تا متوسط برای حفظ موقعیت و حرکت در سرعت های پایین، گشتاور ثابت یا گشتاوری برابر با گشتاور پیوسته یا نامی دارد. اما در سرعت های بالاتر از سرعت نامی، موتور باید وارد مرحله ای شود که بتواند توان خروجی خود را در یک محدوده ثابت حفظ کند. در واقع با افزایش سرعت، گشتاور قابل تولید موتور به صورت خطی کاهش می یابد.
هنگام خرید سروو موتور باید مطمئن شد که نقطه عملیاتی مورد نیاز بر روی منحنی گشتاور– سرعت قرار دارد. زیرا اگر نقطه عملیاتی مورد نیاز بالاتر از منحنی باشد، قدرت و توان موتور برای پروژه کافی و مناسب نخواهد بود.
گشتاور پیوسته (RMS) و گشتاور پیک
یکی دیگر از نکات مهمی که در راهنمای انتخاب سروو موتور باید مورد توجه قرار بگیرد، گشتاور پیوسته و گشتاور پیک سروو موتور است. گشتاور پیک و گشتاور پیوسته دو پارامتر مهم برای ارزیابی محدودیت های حرارتی و مکانیکی موتور به شمار می روند. گشتاور پیوسته شامل حداکثر گشتاور پیوسته موتور در یک دمای محیطی مشخص است. گشتاور پیوسته به صورت مستقیم با تلفات حرارتی ارتباط دارد. پس با توجه به دمای محیط باید گشتاور پیوسته باید به حدی باشد که سیم پیچ های موتور را تحت فشار و آسیب قرار ندهد.
گشتاور پیک شامل حداکثر گشتاوری است که برای مدت زمان کوتاه یا حدود چند ثانیه تولید می شود. به عنوان مثال، حداکثر گشتاوری که موتور در حین شتاب گیری های شدید برای غلبه بر بار ناگهانی تولید می کند شامل گشتاور پیک است.
سرعت نامی موتور و تأثیر آن بر انتخاب
دیگر نکته مهم در راهنمای انتخاب سروو موتور سرعت نامی است. سرعت نامی یا به عبارت دیگر، سرعت پایه شامل همان سرعتی است که موتور با گشتاور پیوسته خود تولید می کند. برای پروژه هایی که به سرعت های بالا نیاز دارند باید موتوری با سرعت نامی بالا انتخاب شود. لازم به ذکر است که در این رابطه باید نوع درایو موتور نیز مورد توجه قرار بگیرد. زیرا درایو سروو باید بتواند جریان مورد نیاز برای دستیابی به حداکثر گشتاور و سرعت مورد نظر را تأمین کند.

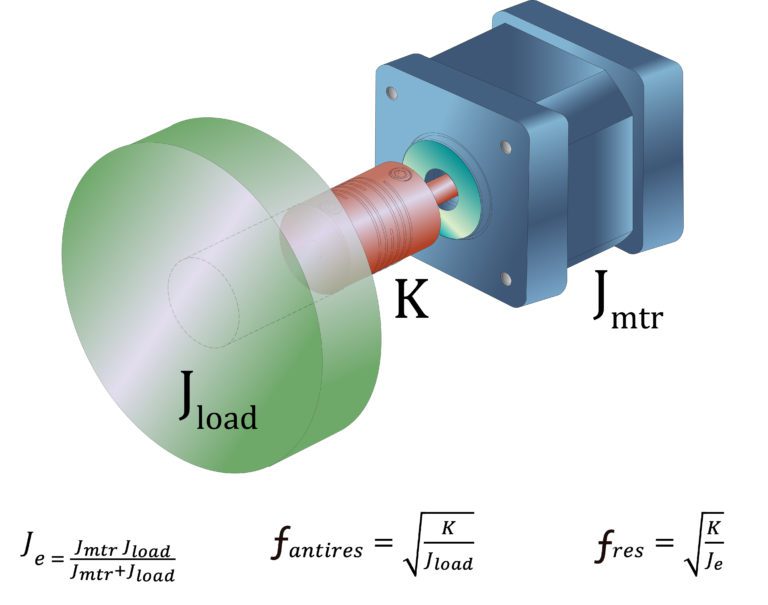

اینرسی و تطابق بار (Inertia Matching)
به جرات می توان گفت که یکی از اصلی ترین نکات خرید سروو موتور، اینرسی و تطابق بار است. اینرسی شامل میزان مقاومت موتور در برابر تغییر سرعت دورانی است. بنابراین یکی از مهم ترین پارامترها برای دستیابی به پاسخ دینامیکی پایدار و سریع، میزان اینرسی موتور است.
لازم به ذکر است که نسبت اینرسی سروو موتور با توجه به اینرسی روتور به اینرسی بار به دست می آید. به طور کلی برای دستیابی به بهترین سرعت پاسخ دهی، پایداری و همچنین عملکرد باید نسبت اینرسی روتور به اینرسی بار از ۱:۱۰ کمتر باشد. همچنین ایده آل ترین نسبت برای این منظور حالت ۱:۲ است.
در صورتی که بین نسبت اینرسی روتور و اینرسی بار تطابق وجود نداشته باشد، عملکرد موتور سروو دچار اختلال می شود. زیرا در بار بسیار سنگین یا نسبت بالا، موتور نمی تواند متناسب با نیاز و به درستی شتاب بگیرد. همچنین کنترلر نیز عملکرد صحیح خود را از دست می دهد و در نتیجه نمی تواند به موقع برای ارائه پاسخ درست وارد عمل شود. در بار بسیار سبک یا نسبت پایین نیز ممکن است کنترلر در حین توقف دچار لرزش شود. در نتیجه سیستم کلی در یک حالت ناپایدار قرار می گیرد.
نسبت دنده (Gear Ratio) و تأثیر آن
نسبت دنده و تأثیر آن بیشتر زمانی اهمیت پیدا می کند که اینرسی روتور موتور از اینرسی بار تا حدود زیادی کوچک تر باشد. زیرا در این صورت با استفاده از گیربکس نسبت (N:1\)، می توان اینرسی بار را با ضریب (1/N^2\) به روتور موتور نزدیک کرد.
به این ترتیب گشتاور خروجی در محور بار از گیربکس با گشتاور خروجی موتور و همچنین سرعت خروجی گیربکس با سرعت موتور برابر می شود. برای انتخاب نوع گیربکس نیز باید به اندازه کافی دقت کرد و بر اساس راندمان نهایی بین انواع مختلف گیربکس که شامل هارمونیک درایو، سیاره ای و کرم دار است بهترین گزینه را انتخاب کرد.
عوامل محیطی در انتخاب سروو موتور
هنگام خرید سروو موتور برای انتخاب گزینه مناسب باید عوامل محیطی را نیز در نظر گرفت. زیرا عوامل محیطی به صورت مستقیم بر عملکرد و طول عمر موتور تأثیر می گذارند. عوامل محیطی شامل دما، رطوبت، گرد و غبار، ارتعاش و شوک است.
یکی از پارامترهای حیاتی و تأثیرگذار بر عملکرد موتور، دما و درجه حرارت آن است. سروو موتور با کلاس های عایق بندی مختلف نظیر F، H و غیره درجه بندی می شود. به همین دلیل باید بر اساس شرایط و دمای محیط، گزینه ای با کلاس عایق بندی مناسب انتخاب کرد.
برای محیط هایی که دمای بالایی دارند باید سروو موتوری با کلاس عایق بندی بالا انتخاب شود. زیرا در غیر این صورت عایق سیم پیچ به دلیل دمای بالای محیط خیلی زود از بین می رود و در نتیجه موتور خراب می شود.
برای محیط های مرطوب و پر از گرد و غبار نیز باید موتوری انتخاب شود که میزان IP یا مقاومت آن در محیط های آلوده بالا باشد. به طور کلی برای محیط های با آلودگی بالا باید موتورهایی که دارای درجه IP بالا نظیر IP65 هستند را انتخاب کرد. زیرا این موارد به طور کامل در برابر نفوذ گرد و غبار مقاوم شدهاند. همچنین برای کاربردهای بسیار سنگین باید موتوری را انتخاب کرد که توانایی تحمل شوک های شعاعی و محوری و استحکام مکانیکی بالایی داشته باشد.
دقت و بازخورد (Feedback Accuracy)
برای بررسی میزان دقت سروو موتور باید کیفیت سنسور موقعیت یا به عبارت دیگر انکودر موتور را مورد ارزیابی قرار داد. زیرا کیفیت انکودر به صورت مستقیم بر میزان دقت و بازخورد سروو موتور تأثیر می گذارد. سروو موتور از نظر نوع بازخورد یا از نظر نوع انکودر در دو نوع افزایشی و مطلق وجود دارد.
انکودرهای افزایشی بر اساس نقطه شروع موقعیت تجهیزات را اندازه گیری می کنند و برای حفظ موقعیت باید به صورت پیوسته به برق متصل باشند. اما انکودرهای مطلق حتی پس از قطع جریان برق نیز موقعیت دقیق را حفظ می کنند. به همین دلیل برای موقعیت های خاص و کاربردهای ایمنی، نسبت به انکودرهای افزایشی انتخاب بهتری محسوب می شوند.
دیگر نکته مهم جهت بررسی کیفیت انکودر سروو موتور به منظور ارزیابی میزان دقت و بازخورد آن، رزولوشن است. رزولوشن تعداد پالس در هر دور یا بیت انکودر را تعیین می کند. از این رو میزان رزولوشن موتور تأثیر مستقیمی بر تعیین دقت زاویه ای سیستم دارد. در واقع برای سیستم هایی که باید به صورت بسیار دقیق حرکت کنند باید سروو موتوری انتخاب شود که به انکودرهای رزولوشن ۲۰ بیتی یا بالاتر مجهز هستند.
راندمان و مصرف انرژی سروو موتور
میزان مصرف انرژی سروو موتور نیز اهمیت بسیار زیادی دارد و حتماً باید در هنگام خرید مورد توجه و ارزیابی قرار بگیرد. راندمان موتور، قدرت تبدیل انرژی الکتریکی ورودی به توان مکانیکی موتور را نشان می دهد. در واقع بخشی از انرژی الکتریکی ورودی به سروو موتورها تلف می شود و بخش دیگر آن صرف تولید توان مکانیکی مفید می گردد.
به طور کلی عمده تلفات انرژی موتورهای الکتریکی شامل تلفات مغناطیسی و تلفات اهمی است. سروو موتورهای پیشرفته نظیر موتورهای سنکرون، به دلیل برخورداری از آهنربای دائمی و همچنین طراحی پیشرفته تر، راندمان انرژی بالا و تلفات پایینی دارند. به طور کلی برای بهینه سازی مصرف انرژی در پروژه باید موتورهایی را انتخاب کرد که با جریان کمتری، گشتاور پیوسته مورد نیاز را تأمین می کنند.
نکات اقتصادی در انتخاب سروو موتور
قیمت سروو موتور در مقایسه با موتورهای معمولی و القایی بالاتر است. از طرف دیگر، برای استفاده و بهره گیری از این موتورها علاوه بر هزینه خرید اولیه باید هزینه های دیگری نیز پرداخت شود.
به عنوان مثال، برای موتورهای بیش از حد بزرگ باید علاوه بر هزینه خرید، درایور مخصوص و مناسب را نیز تهیه کرد. زیرا در غیر این صورت موتور در حالت کارکرد عادی راندمان پایینی خواهد داشت.
همچنین سروو موتور بخشی از سیستم محسوب می شود و باید در کنار آن هزینه های دیگری برای تأمین منبع تغذیه، کابل کشی، انجام تنظیمات و تیونینگ پرداخت شود. لازم به ذکر است که انتخاب موتورهای پیشرفته تر با قابلیت ها و امکانات بالا تأثیر بسزایی بر مدیریت هزینه های جانبی دارد. زیرا به طور کلی موتورهای پیشرفته قابلیت تنظیم آسان تری دارند و به صورت مستقیم بر کاهش و مدیریت کلی هزینه های پروژه تأثیر می گذارند.
سؤالات متداول
مهمترین پارامترهایی که هنگام انتخاب سروو موتور باید مورد توجه قرار بگیرد شامل چه مواردی هستند؟
میزان تناسب گشتاور و سرعت و سرعت سروو موتور باید متناسب با نیاز پروژه انتخاب شود. زیرا پارامترهای فوق به صورت مستقیم بر عملکرد و راندمان سیستم تأثیر می گذارند.
تفاوت گشتاور پیوسته و گشتاور پیک در چیست؟
گشتاور پیوسته مقدار ثابتی است که موتور به صورت دائم می تواند تولید کند. اما گشتاور پیک تنها برای مدت کوتاهی و در شرایط خاص مانند شتاب گیری تولید می شود.
چرا نسبت اینرسی در انتخاب سروو موتور مهم است؟
زیرا تطابق اینرسی موتور با اینرسی بار موجب پایداری و پاسخ سریع سیستم می شود و از لرزش یا کندی عملکرد جلوگیری می کند.
کدام نوع انکودر دقت بالاتری دارد؟
انکودر مطلق دقت بالاتر و پایداری بهتر دارد و حتی پس از قطع برق نیز موقعیت صحیح را حفظ می کند.
چه عواملی محیطی می توانند بر عملکرد سروو موتور اثر بگذارند؟
دما، رطوبت، گرد و غبار، ارتعاش و شوک از مهم ترین عوامل محیطی تاثیرگذار بر عملکرد سروو هستند.
