معرفی 3 ورق عایق پرکاربرد در سیم پیچی الکتروموتورها

در سیستم‌های برق، مواد به دو دسته کلی تقسیم می‌شوند: رسانا و نارسانا. رساناها انرژی الکتریکی را انتقال می‌دهند و نارساناها مانع عبور جریان می‌شوند. در الکتروموتور نیز هر دو نوع ماده حضور دارند:

– سیم‌های مسی در سیم‌پیچی نقش رسانا را دارند.
– ورق‌ها و مواد عایق نقش نارسانا را برای هدایت صحیح جریان بازی می‌کنند.

عایق‌ الکتروموتور وظیفه دارد بین شیارهای حاوی سیم‌ها، جداسازی الکتریکی کامل ایجاد کنند. این عایق‌ها بسته به نوع، قدرت و کلاس حرارتی الکتروموتور با ترکیبات مختلف تولید می‌شوند.

اهمیت عایق مناسب در عملکرد الکتروموتور

کیفیت و نوع عایق تأثیر بسیار زیادی در طول عمر سیم‌پیچی، جلوگیری از اتصال، کاهش خطر سوختن الکتروموتور و جلوگیری از علت داغ شدن الکتروموتور دارد.
در فرآیند تعمیر و سیم پیچی الکتروموتور سه فاز و تعمیر و سیم پیچی الکتروموتور تک فاز، انتخاب عایق درست از مهم‌ترین مراحل است، زیرا هرگونه ضعف در عایق، مسیر حرکت الکترون‌ها را مختل کرده و باعث انتقال جریان به بدنه الکتروموتور می‌شود.

انواع عایق‌های مورد استفاده در سیم‌پیچی الکتروموتورها

الکتروچکاپ در فرآیند سیم‌پیچی، بسته به توان الکتروموتور، از سه نوع ورق اصلی استفاده می‌کند:

۱. ورق عایق رادیولوژی

این عایق نسبت به برشمان قیمت پایین‌تری دارد و معمولاً برای الکتروموتورهای سبک و تک فاز‌های ۱ تا ۲ اسب به‌کار می‌رود.

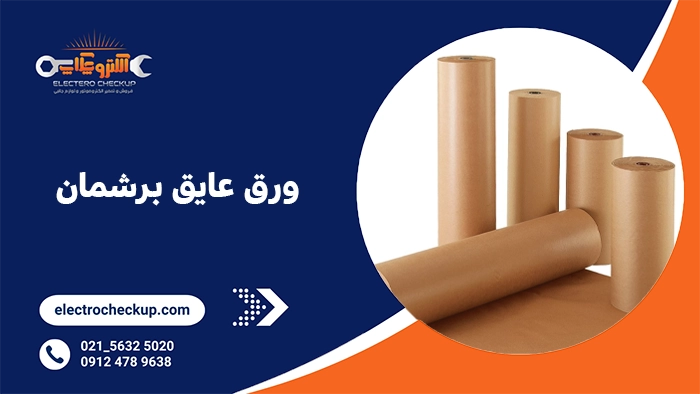

۲. ورق عایق برشمان

عایق برشمان از سلولز طبیعی ساخته می‌شود و مناسب کلاس حرارتی A (تا 105°C) است.
کاربردها:
– روی سیم‌ها در شیار
– بین لایه‌های سیم‌پیچی
– در ضخامت‌های 20، 30 و 40 میکرون

به دلیل قیمت بالای آن، برخی سیم‌پیچ‌ها از مواد جایگزین بی‌کیفیت استفاده می‌کنند که در نهایت احتمال سوختن الکتروموتور را افزایش می‌دهد.

۳. ورق عایق مایلر

برای شیاربندی داخلی و لایه‌گذاری در الکتروموتورهای کوچک و بزرگ استفاده می‌شود.
این ورق مقاومت الکتریکی و حرارتی بالایی دارد و در انواع تجهیزات از جمله انواع الکتروموتور و ترانسفورماتور استفاده می‌شود.

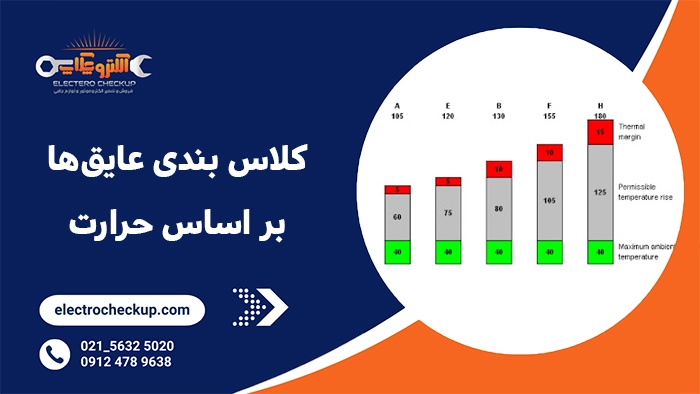

کلاس‌ بندی عایق‌ها بر اساس حرارت

عوامل مؤثر بر عمر عایق

۱. عوامل کیفی

• استاندارد بودن طراحی

• انتخاب درست کلاس عایقی

• استفاده از مواد مرغوب و سازندگان معتبر

• تناسب عایق با دمای محل کار الکتروموتور

۲. عوامل مخرب

• افزایش دما (اصلی‌ترین عامل)

• رطوبت

• آلودگی و مواد شیمیایی

• ضربه و لرزش

• اتصال کوتاه

چرا کیفیت عایق سیم‌پیچی اهمیت دارد؟

در صورت تماس سیم‌های فاقد عایق با بدنه الکتروموتور، الکترون‌ها به سمت بدنه هدایت شده و باعث اتصال بدنه، برق‌گرفتگی و سوختن الکتروموتور می‌شود.
بنابراین کیفیت عایق نه تنها برای عملکرد صحیح دستگاه، بلکه برای ایمنی کاربر نیز حیاتی است.

اگر عایق متناسب با توان الکتروموتور نباشد، حرکت الکترون‌ها باعث افزایش دما و در نهایت ذوب عایق، تخریب سیم‌پیچی و سوختن کامل الکتروموتور می‌شود.

نقش عایق در جلوگیری از داغ شدن الکتروموتور

یکی از اصلی‌ترین دلایل داغ کردن بیش از حد الکتروموتور، ضعف عایق سیم‌پیچی است. در صورت افت کیفیت عایق، بخشی از جریان به بدنه منتقل شده و این موضوع باعث افزایش شدید دما می‌شود.
در فرآیندهای مرتبط با تعمیر الکتروموتور معمولاً بررسی عایق اولین مرحله عیب‌یابی است.

بهترین عایق برای سیم‌پیچی الکتروموتورهای صنعتی

در سیم پیچی الکتروموتور، به‌ویژه مدل‌های سه فاز، معمولاً از کلاس‌های F و H استفاده می‌شود. این دو کلاس مقاومت حرارتی بالاتری دارند و برای محیط‌های صنعتی با دمای بالا مناسب هستند. انتخاب اشتباه، مستقیماً باعث کاهش عمر مفید الکتروموتور می‌شود.

سوالات متداول

۱. کدام عایق برای سیم‌پیچی الکتروموتور سه فاز مناسب‌تر است؟

برای الکتروموتورهای صنعتی سه فاز، معمولاً عایق کلاس F یا H به دلیل تحمل حرارتی بالا انتخاب می‌شود.

۲. آیا عایق بی‌کیفیت می‌تواند باعث داغ شدن الکتروموتور شود؟

بله. عایق نامناسب یا فرسوده یکی از اصلی‌ترین علت‌های داغ شدن الکتروموتور و سوختن سیم‌پیچی است.

۳. هنگام تعمیر یا سیم‌پیچی الکتروموتور، چه عایقی پیشنهاد می‌شود؟

بسته به توان، محیط کاری و جریان مصرفی انتخاب می‌شود، اما برای بیشتر الکتروموتورها مایلر + برشمان ترکیب استاندارد و قابل اعتماد است.
